您當前位置：行業與產品 >> 閘閥系列 >> 電動平板閘閥

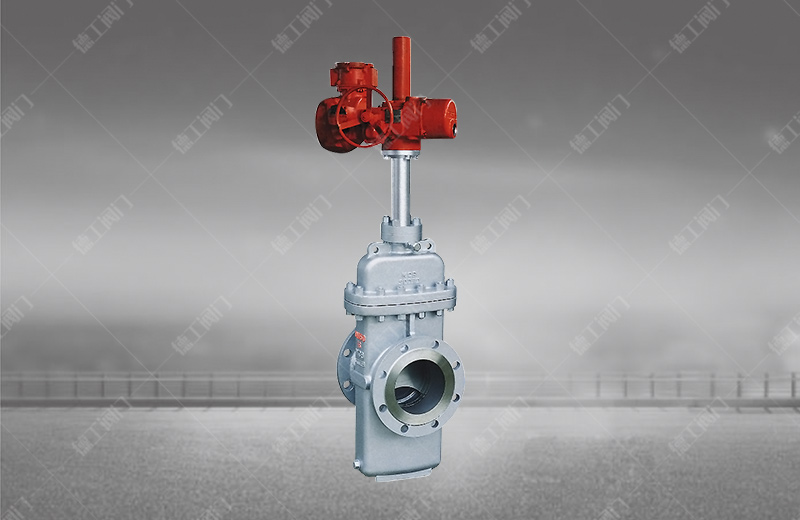

電動平板閘閥

技術參數

產品型號：Z943F
公稱通徑：NPS1-1/ 2"～24"、 DN40～600mm
壓力范圍：CL150～900Lb、 PN1.0～16.0MPa
工作溫度：-15℃～+120℃
主體材質：碳鋼、不銹鋼、合金鋼
設計標準：API 6D、API6A、ASME B16.34、GB/T 19672
結構長度：ASME B16.10、GB/T 12221
連接標準：ASME B16.5、GB/T 9113、JB/T 79
壓力試驗：API 598、GB/T 13927、GB/T 26480、JB/T 9092
壓力-溫度等級：API6D、GB/T 26480

產品詳情

產品概述

電動平板閘閥密封性能可靠、啟閉力矩小、具有抗硫耐磨、使用壽命長、可通毛球清掃管線等特點；適用于水、石油、天然氣、蒸汽等非腐蝕性和腐蝕性介質的管路系統中作啟閉裝置，特別適用于石化、油、氣、長輸管線等。

主要性能規范

公稱壓力

產品型號

1.0～16.0MPa

150～900Lb

無導流孔

Z9B43WF、Z9B43WD、Z9B43WY、Z9B43WbF、Z9B43WbY

有導流孔

Z9B43NF、Z9B43DF、Z9B43YF、Z9B43F、Z9B43D、Z9B43Y

壓力等級		常溫下壓力試驗(MPa)				適用溫度(℃)			適用介質
壓力等級		殼體	左密封	右密封	低壓密	"G"型	"D"型	普通型	"KZ"型	"Z"型
公稱壓力(MPa)	1	1.5	1.1	1.1	0.6	-29～250	-45～121	-29～121	含H2S和CO2＞500Mg/m³的介質	石油、天然氣、水等
	1.6	2.4	1.76	1.76	0.6
	2.5	3.75	2.75	2.75	0.6
	4	6	4.4	4.4	0.6
	6.4	9.6	7.04	7.04	0.6
	10	15	11	11	0.6
	16	24	17.6	17.6	0.6
磅級 Lb	150	2.93	2.07	2.07	0.6
	300	5.52	5.52	5.52	0.6
	400	10	7.31	7.31	0.6
	600	15	11.03	11.03	0.6
	900	22.4	16.54	16.54	0.6

主要外形尺寸

公稱壓力（MPa）	公稱通徑（MPa）	尺寸（mm）
公稱壓力（MPa）	公稱通徑（MPa）	L	D	D1	D2	b	f	z-d	H	H1	E	W
1.6	40	165	150	110	84	18	3	4-18	365	415	90	305
	50	178	165	125	99	20	3	4-18	387	455	105	305
	65	190	185	145	118	20	30	8-18	466	545	133	305
	80	203	200	160	132	20	3	8-18	520	645	156	305
	100	229	220	180	156	22	3	8-18	655	740	182	305
	150	267	285	240	211	24	3	8-22	823	980	269	305
	200	292	340	295	266	24	3	12-22	1010	1210	350	305
	250	330	405	355	319	26	3	12-26	1220	1470	412	305
	300	356	460	410	370	28	4	12-26	1405	1805	505	305
	350	381	520	470	429	30	4	16-26	1580	1950	560	305
	400	406	580	525	480	32	4	16-30	1777	2197	665	305
	500	457	715	650	609	36	4	20-33	2132	2652	817	458
	600	508	840	770	720	38	5	20-36	2545	3201	920	458
2.5	40	165	150	110	84	18	3	4-18	365	415	90	305
	50	178	165	125	99	20	3	4-18	387	455	105	305
	65	191	185	145	118	20	3	8-18	466	545	133	305
	80	203	200	160	132	24	3	8-18	520	645	156	305
	100	229	235	190	156	24	3	8-22	655	740	182	305
	150	267	300	250	211	28	3	8-26	823	980	269	305
	200	292	360	310	274	30	3	12-26	1010	1210	350	305
	250	330	425	370	330	32	3	12-30	1220	1470	412	305
	300	356	485	430	389	34	4	16-30	1405	1805	505	305
	350	381	555	490	448	38	4	16-33	1580	1950	560	305
	400	406	620	550	503	40	4	16-36	1777	2197	665	305
	500	457	730	660	609	44	4	20-36	2132	2652	817	458
	600	508	845	770	720	46	4	20-39	2545	3201	920	458

下一個產品：手動煤氣閘閥

上一個產品：大口徑電動閘閥
